ATR2600M 冷却カメラ

ソニー製IMX571 APS-CサイズのモノクロCMOSセンサーを搭載したプロフェッショナルな深空天体写真用カメラで、2600万画素の解像度、精密な温度制御、超低読み出しノイズおよびグローレス特性を備え、深空天体撮影に卓越した性能を提供します。

機能説明

ATR2600M(ATR3CMOS26000KMA)は天体写真撮影向けに設計されたデジタル撮像装置です。画像センサーを冷却した際の超低読み出しノイズとグローレス特性により、このカメラは主に深空天体の撮影に適しています。惑星撮影にも使用可能です。その卓越した性能と幅広い用途は、ユーザーに並外れた天体写真体験をもたらします。

ATR2600Mの機能は以下の通り：

IMX571 モノクロ CMOS イメージセンサー
解像度：2600万画素（6224×4168）
3.76マイクロメートルの正方形画素
APS-Cフォーマット
16ビットADC
512MBメモリ
精密な温度調節
G感度：484.6mv，1/30s
グローレス
超低ノイズ：0.77 ～ 2.77 e⁻（低ノイズモード）
低ノイズモード/高フレームレート模式をサポート（16ビット出力時全画素最高フレームレート6.8 FPS）
最大S/N比：47.1 dB（低ノイズモード）
ダイナミックレンジ：87.9 dB（低ノイズモード）
短時間露光下で環境温度より35℃低い冷却温度差／長時間露光下で環境温度より42℃低い冷却温度差

コア特性

2600万

画素

6224×4168解像度

51 ke⁻

飽和電荷容量

優れたダイナミックレンジ

0.77 e⁻

超低読み出しノイズ

低ノイズモード最低ノイズ

> 80%

量子効率ピーク値

卓越した光電変換能力

87.9 dB

ダイナミックレンジ

低ノイズモード時の性能

-42℃

冷却温度差

二段TEC深度冷却

技術的優位性

APS-C画幅2600万画素センサー

ATR2600MはソニーIMX571裏面照射型センサーを採用し、2600万画素（6224×4168）の解像度と23.4mm × 15.7mmのAPS-C画面サイズを有します。画素サイズは3.76μmで優れた光集め能力を提供し、裏面照射型の設計により量子効率がさらに向上しています。

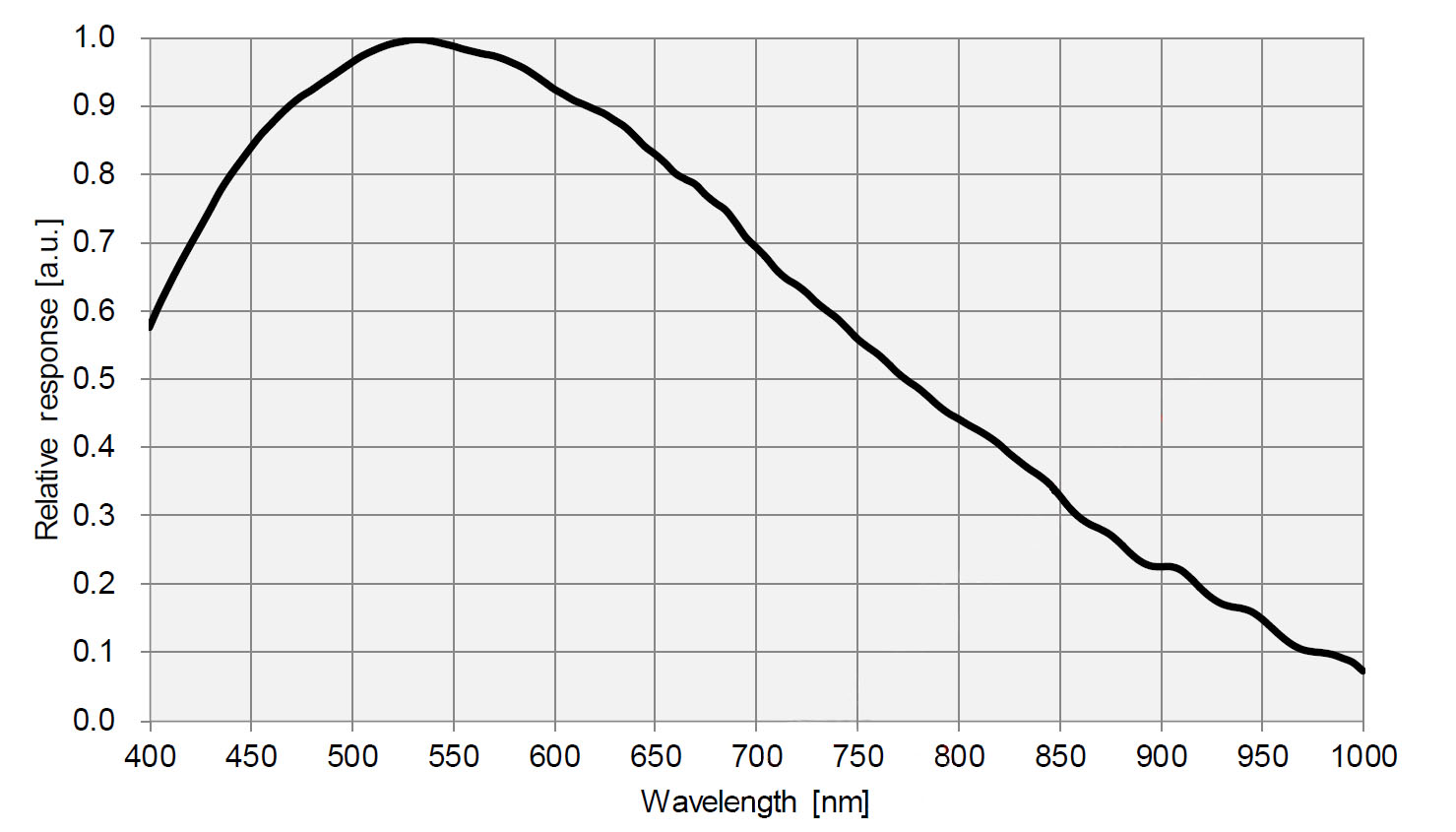

ソニーIMX571分光感度曲線

ATR2600MのセンサーG感度は484.6mv（1/30s）です。量子効率ピーク値は80%を超え、可視光および近赤外領域で優れた応答性を維持します。AR反射防止フィルターを装備すると、分光感度範囲は380–1100nmになります。

16ビット ADC と柔軟なROI

ATR2600Mはネイティブで16ビットADCを出力します。本機はハードウェアピクセルビンニング出力モードをサポートしており、ハードウェアピクセルビンニングによりより低解像度の12bit画像データを出力します。このモデルはハードウェアROIもサポートしており、ROIのサイズが小さいほどフレームレートが高くなります。

異なる解像度/データ幅/データ伝送インターフェースでのフレームレート

解像度	16-bit 出力		8-bit 出力
解像度	USB3.0	USB2.0	USB3.0	USB2.0
6224×4168	6.8	0.6	13.2	1.2
6224×4168（低ノイズモード）	3.4	0.3	12.7	1.2
3104×2084	28	3.6	37.1	7.0
2064×1386	63	8.5	110	15.7

単位：フレーム/秒 (FPS)

512MB DDR3バッファメモリ技術

ATR2600M相机は512MB（4Gb）DDR3バッファメモリを搭載しており、データ転送の安定性を保ち、画像データをバッファメモリに保持して受信側へ慌てて送信する必要をなくすことで、グロー現象を効果的に低減します。

画素ビンニング技術

ATR2600Mは1×1から8×8までのデジタル画素ビンニング（積み重ねまたは平均方式）と、1×1から3×3までのハードウェア画素ビンニング（平均方式）をサポートします。ハードウェアによる画素ビンニングはソフトウェアによる画素ビンニングよりもはるかに高速です。

HCG/LCG二重モード切替ゲイン

ATR2600MはHCGモードとLCGモードの切替に対応しており、そのゲイン比は3.01です。

グローレス設計

ATR2600Mは入念に設計されており、グローレスな写真撮影が可能です。対照的に、ATR2600Mで取得された画像にはグロー現象が見られません。

超低ノイズ読出しモード

注目すべきは、ATR2600Mが低ノイズモードを搭載していることで、ユーザーはフレームレートを犠牲にする代わりに低ノイズモードを選択して読み出しノイズを低減できます。このモードでの読み出しノイズは最低0.77–2.77 e⁻（低ノイズモード）に達します。

精密冷却システム

二段階TEC冷却技術

ATR2600Mの冷却システムは二段階の熱電冷却（TEC）システムで、可制御のファン補助による放熱を備えています。TECシステムはPIDアルゴリズムで制御され、TECを目標温度に0.1°Cの偏差で精密に調整できます。動作温度は特定の数値に調整可能で、有効な制冷温差は環境温度より42°C以上低くすることができます。この高効率な冷却システムは超低ノイズモードの安定性とカメラ画像の品質を保証します。

TEC冷却構造

二段階の半導体冷却素子を直列に配置する設計を採用しており、第1段はセンサーを直接冷却し、第2段は熱を放熱システムへ効率的に伝達します。

結露防止ヒーターシステム

カメラの前面にはスマートな結露防止ヒーターが装備されており、周囲の湿度と温度を自動的に監視し、必要に応じて加熱機能を起動して窓ガラスの結露を防ぎます。

技術仕様

主要性能パラメータ

最大フレームレート (USB 3.0)	16ビット：6.8 FPS @ 6224×4168 16ビット：3.4 FPS @ 6224×4168（低ノイズモード） 8位：13.2 FPS @ 6224×4168 8位：110 FPS @ 2064×1386
読み出しノイズ	低ノイズモード：0.77 - 2.77 e⁻
飽和電荷容量	51ke⁻
量子効率ピーク値	>80%
ダイナミックレンジ	87.9 dB（低ノイズモード）
S/N比	47.1 dB（低ノイズモード）
露光時間範囲	0.1ミリ秒 - 3600秒
ゲイン範囲	1× - 100×
冷却性能	短時間露光：ΔT = -35℃ 長時間露光（>1秒）：ΔT = -42℃

基本技術仕様

センサー	ソニー IMX571 裏面照射型モノクロ CMOS
画像の解像度	2600万画素 (6224×4168)
画素サイズ	3.76μm × 3.76μm
センサーサイズ	APS-Cフォーマット（対角線28.3mm）
撮像領域	23.4mm × 15.7mm
シャッタータイプ	ローリングシャッター
ADCビット深度	16ビット
DDR3バッファメモリ	512MB（4Gb）
分光感度範囲	380–1100nm（装備済みの反射防止フィルター）
前面窓保護ガラス	AR反射防止フィルター

インターフェースと物理仕様

データインターフェース	USB 3.0 / USB 2.0
カメラインターフェース	M42 × 0.75mmねじ
バックフォーカスのストローク長さ	17.5mm
USBハブ	アクセサリ接続用のUSB 2.0ハブ
電源	DC 12V 3.3A
外形寸法	直径 80mm × 高さ 107.1mm
重量	577g
冷却方式	二段TEC冷却
サポートシステム	Windows XP/Vista/7/8/10/11（32ビット＆64ビット） Mac OS X、Linux
SDK対応	ネイティブ C/C++、C#/VB.NET、Python Java、DirectShow、Twain等

マルチモードの柔軟な切り替え

ATR2600MはHCGとLCGモードの切り替えをサポートしており、そのゲイン比は3.01です。高満井モードと低ノイズモードの組み合わせ使用にも対応しており、さまざまな撮影ニーズに最適なソリューションを提供します。

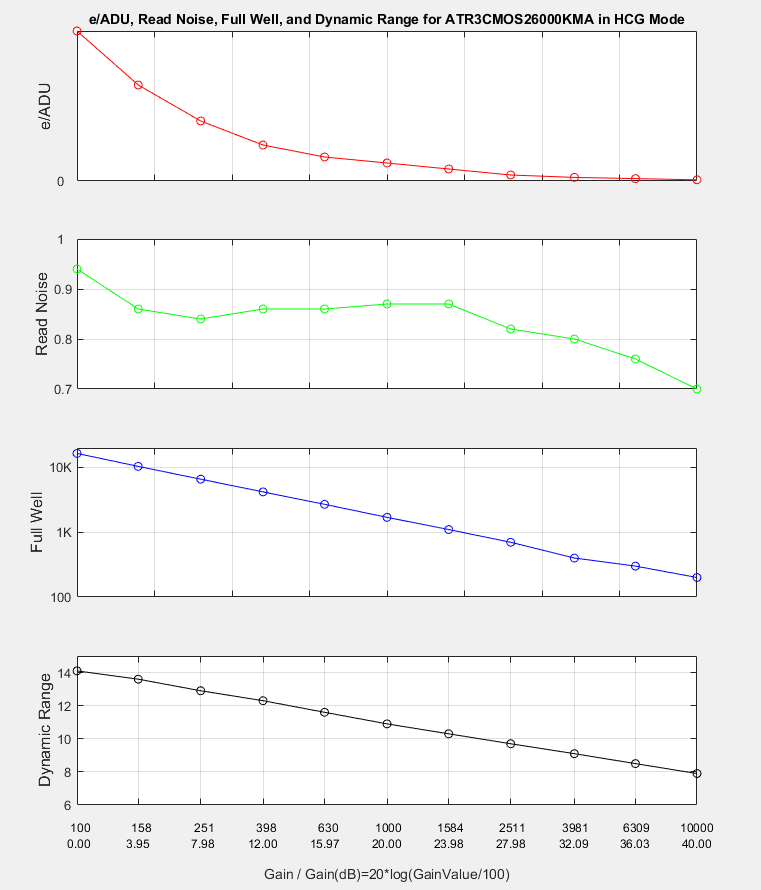

HCGモード性能（標準）

カメラ設定：フル解像度、RAW 16ビットモード、温度：-10℃

標準HCGモードでは、読み出しノイズの範囲は0.70–0.94e⁻、満井容量は16.5ke⁻、ダイナミックレンジは14.1 stopsに達します。一般的な深空天体撮影に適しています。

HCGモード性能（高フルウェル＋低ノイズ）

カメラ設定：フル解像度、RAW 16ビットモード、温度：-10℃、高満井モードオン、低ノイズモードオン

高満井と低ノイズモードを有効にすると、HCGモードの満井容量は35ke⁻に向上し、読み出しノイズは0.77–1.16e⁻の低レベルを維持し、ダイナミックレンジは14.88 stopsに達します。この組み合わせモードは、より大きなダイナミックレンジが必要な深宇宙撮影に特に適しています。

LCGモード性能（標準）

カメラ設定：フル解像度、RAW 16ビットモード、温度：-10℃

標準LCGモードは満井容量51ke⁻、読み出しノイズ1.41–2.27e⁻、ダイナミックレンジ14.4 stopsを提供します。明るい天体の撮影やより大きな満井容量が必要なシーンに適しています。

LCGモードの性能（高飽和容量＋低ノイズ）

カメラ設定：フル解像度、RAW 16ビットモード、温度：-10℃、高満井モードオン、低ノイズモードオン

LCGモードで高フルウェルと低ノイズ機能を同時に有効にすると、フルウェル容量は最大104.7ke⁻、読み出しノイズは1.44–2.77e⁻に抑えられ、ダイナミックレンジは15.21 stopsに達します。これはATR2600Mの最大ダイナミックレンジモードで、高コントラストの天体対象の撮影に非常に適しています。

カメラのインターフェースと寸法

標準インターフェース設計

内ネジフランジの厚さは17.5mm、つまりカメラのバックフォーカスは17.5mmです。ATR2600MはM42×0.75のインターフェースを備え、M42×0.75のネジで望遠鏡に直接接続できます。ATR2600Mはまた、M42M-1.25"またはM42M-2"のアダプターリングを介して1.25"または2"のアイピースを使用する望遠鏡にも接続できます。

梱包内容

標準構成には以下が含まれます：

ATR2600M本体

電源アダプター：入力AC 100–240V 50Hz/60Hz、出力DC 12V 3.3A

電源ケーブル

高速USB3.0 Aオス－Bオス金メッキ接続ケーブル（1.5メートル）

M48M→M42F-0mm 接続リング

M42オス－M42メス 21mm延長筒

M42オス－M48メス 16.5mm延長筒

M42オス 12.5mm接続リング

カメラカバー

注：実際の梱包内容は製品本体を基準とし、図版は製品性能に影響を与えない範囲で詳細を調整する権利を保持します。
